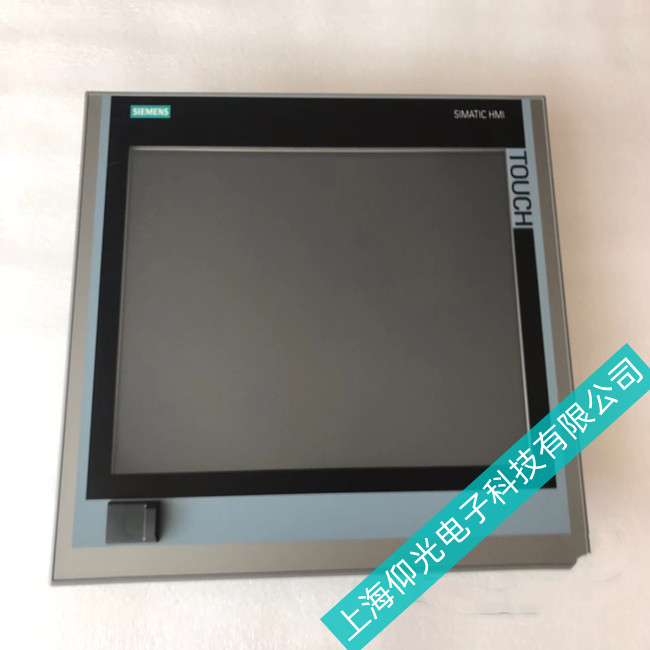

上海西門子工控機電流過大故障維修：大多數西門子工控機電流的標準次級額定值為5安，初級和次級電流表示為比率，這意味著初級電流比次級電流大20倍，因此當100安培在初級導體中流動時，將導致5安培在次級繞組中流動。假設電流互感器為500/5，則在次級線圈中將產生5A的電流，在初級導體中將產生500A的電流，是100倍以上。通過增加西門子工控機次級繞組Ns的數量，可以使次級電流比被測初級電路中的電流小得多，因為隨著Ns的增加，Is會成比例地下降。換句話說，初級繞組和次級繞組中的匝數與電流成反比關系。

       西門子工控機中電流互感器對電流的影響：像任何其他變壓器一樣，西門子工控機電流互感器**滿足電流匝數方程，并且從我們的雙繞電壓互感器教程中可以知道，該匝數比等于變壓器匝數比電流比將設置匝數比，并且由于初級繞組通常由一或兩匝組成，而次級繞組可以具有數百匝，因此初級繞組和次級繞組之間的比率可能會很大。例如，假設初級繞組的額定電流為100A。次級繞組的標準額定值為5A。然后，初級電流和次級電流之間的比率為100A至5A換句話說，初級電流比次級電流大20倍。

       上海西門子工控機維修的額定電流的了解：在維修西門子工控機器時應注意，額定為100/5的電流互感器與額定為20/1或100/5的細分的互感器不同。這是因為比率100/5表示“輸入/輸出電流額定值”，而不是初級電流與次級電流的實際比率。還要注意，匝數與初級繞組和次級繞組中的電流成反比關系。但是西門子工控機電流互感器匝數比的相對較大變化可以通過修改通過CT窗口的一次匝數來實現，其中一次匝數等于一遍，一次通過窗口超過一匝會導致電氣比被修改。因此，例如，通過將主一次導體穿過其內部窗口兩次，可以將關系為300 / 5A的電流互感器轉換為150 / 5A甚至100 / 5A的另一個。當在較小的一次電流線路上使用時，這允許較高值的電流互感器為電流表提供**輸出電流。

      西門子工控機電流故障產生的原因：條形電流互感器的初級繞組應為1匝，次級繞組為160匝，應與內部電阻為0.2Ω的標準電流表一起使用。當初級電流為800 Amps時，要求電流表提供滿刻度偏差。計算電流表上的**次級電流和次級電壓。在檢測時我們可以看到西門子工控機由于電流互感器的次級線圈跨接在電流表上，電流表的電阻很小，因此在初級電流滿時，次級線圈兩端的電壓降僅為1.0伏。但是，如果卸下電流表，則次級繞組實際上會開路，因此該變壓器將用作升壓變壓器。這部分是由于次級漏電抗會影響次級感應電壓，因為次級繞組中沒有反向電流可防止次級磁芯中的磁通量大大增加。
