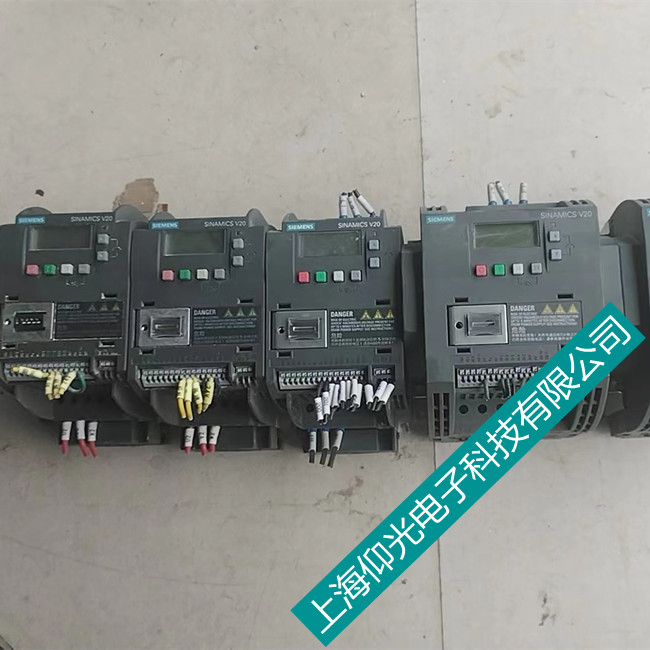

維修西門子v20變頻器驅動電路故障
驅動電路用于驅動逆變器IGTR,也易發生故障。一般有明顯的損壞痕跡,諸如器件(電容、電阻、三
極管及印刷板等)爆裂、變色、斷線等異�,F(xiàn)象,但不會出現驅動電路全部損壞情況。處理方法一般
按照原理圖,每組驅動電路逐級逆向檢查、測量、替代、比較等方法;
或與另一塊正品(新的)驅動板對照檢查、逐級尋找故障點。處理故障步驟:首先對整塊電路板清灰
除污。如發現印刷電路斷線,則補線處理;查出損壞器件即更換;
根據實踐經驗分析,對懷疑的元器件,進行測量、對比、替代等方法判斷,有的器件需要離線測定。
驅動電路修復后,還要應用示波器觀察各組驅動電路信號的輸出波形,如果三相脈沖大小、相位不相
等,則驅動電路仍然有異常處(更換的元器件參數不匹配,也會引起這類現象),應重復檢查、處理
。
西門子變頻器維修范圍包括:上電無顯示、缺相F0020、過流F0001、過壓F0002、欠壓F0003、過熱
F0004、過載F0005、接地F0021、參數錯誤、有顯示無輸出、模塊損壞等故障維修炸保險、開不了機
、開機報故障代碼、F0001過流維修、F0002過壓維修、F0003欠壓維修、F0004 過溫維修、F0012溫
度信號不正常維修、F0022功率組件故障維修、F0024故障維修、F0540故障維修、F0504故障維修,
西門子440顯示 ------,故障不能復位、運行變頻器內部冒煙,面板無顯示等均可故障維修
