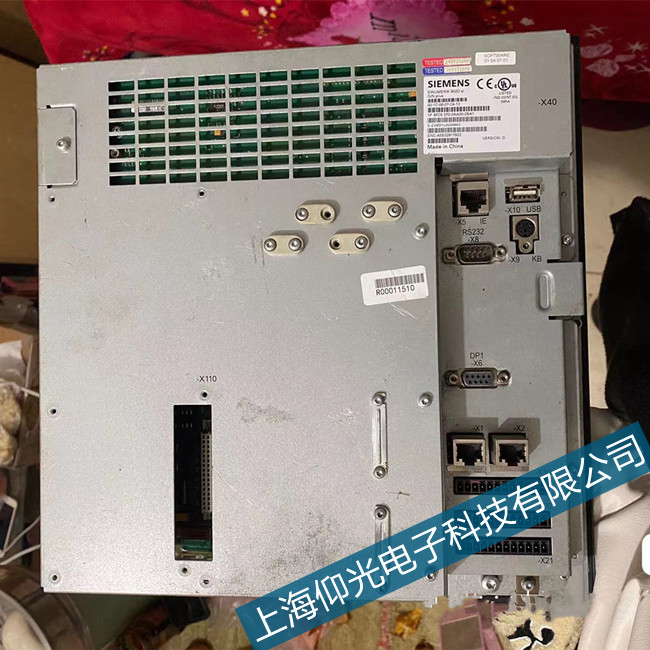

最新西門子數控系統維修:我們在長期西門子(SIEMENS)數控系統維修過程中,總結了一些常見的硬件故障分析方法,下面以西門子(SIEMENS)810/820數控系統為例,而其他系統的故障分析方法與此類似。
西門子數控系統維修各種疑難雜癥:西門子(SIEMENS)電源模塊的故障分析。西門子(SIEMENS)810與820系統電源模塊的區別僅在于輸入電壓不同,模塊的輸出電壓及外部接口一致。810系統電源模塊采用的是直流24V輸入,顯示器電源為直流15V;820采用交流220V輸入,顯示器為交流220V。電源模塊的輸出直流電壓有+5V,-5V,+12V,-12V,+15V等,具有過電流、短路等保護功能。測量、控制端有+5V電壓測量孔、電源正常(POWERSUPPLY OK)信號輸出端子、系統啟動(NC-ON)信號輸入端子及復位按鈕(RESET)等�!�
西門子(SIEMENS)電源模塊的工作過程如下:
1. 外部直流24V或交流220V電壓加入;
2. 通過短時接通系統啟動(NC-ON)信號,接通系統電源
3. 若控制電路正常,直流輸出線路中無過電流,“電源正�!陛敵鲇|點信號閉合;否則輸出信號斷開。
電源模塊的故障通�?梢酝ㄟ^對+5V測量孔的電壓測量進行判斷,若接通NC-ON信號后,+5V測量孔有+5V電壓輸出,則表明電源模塊工作正常。
若無+5V電壓輸出,則表明電源模塊可能損壞。維修時可取下電源模塊,檢查各電子元器件的外觀與電源輸入熔絲是否熔斷;在此基礎上,再根據原理圖逐一檢查各元器件。
當系統出現開機時有+5V電壓輸出,但幾秒鐘后+5V電壓又?jǐn)嚅_的故障時。一般情況下,電源模塊本身無損壞,故障是由于系統內部電源過載引起的。維修時可以將電源模塊拔出,使其與負載斷開,再通過接通NC-ON正常上電,若這種情況下+5V電壓輸出正常且電源正常信號輸出觸點閉合,則證明電源模塊本身工作正常,故障原因?qū)儆谙到y(tǒng)內部電源過載。這時可以逐一取下系統各組成模塊,進一步檢查判斷故障范圍。若電源模塊取下后,無+5V輸出或仍然只有幾秒的+5V電壓輸出,可能是電源模塊本身存在過載或內部元器件損壞,可根據原理圖進行進一步的檢查。
