西門子伺服驅動器軸卡維修：

832 PROFIBUS 與主控制無時鐘同步

原因 PROFIBUS 處在數據傳輸狀態（數據交換），且已經通過同步操作的參數化框將其選擇。它與主控制器所預設定的時鐘，尤其是對于主有效識別符尚不同步。



原因：

- 盡管時鐘同步循環已經通過總線構成被選擇了，但主控制器還未發出等距的

全局控制框。

 - 主控制器使用另外的等距 DP 時鐘循環，而不是用參數化報文傳輸?shù)綇尿寗印?/span>

 - 主控制器未在構成的時間框 Tmapc 內，增加它的有效識別符（STW2，位

12--15）。



處理措施：

檢查主控制器應用和總線配置。

在從驅動構成用的時鐘循環輸入值和在主控制器處的時鐘循環設定值之間檢

查其連續性。

如果主控制器（例如 SIMATIC S7）不傳輸有效識別符，則可使用 P0879 的位

8 來抑制有效識別符的評價。

解決 不需要

停止響應 STOP（停止響應）VII

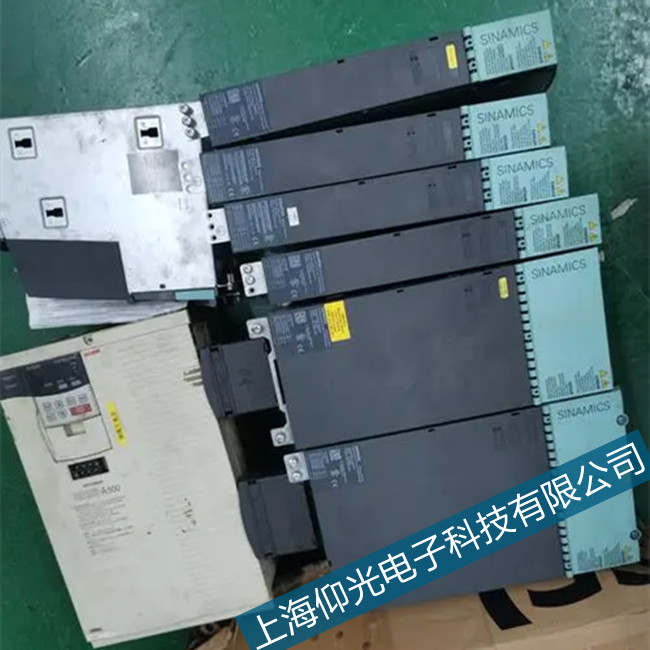

西門子伺服驅動：611A、611D、611U、S120、NCU、PCU
